Faro di Capo Rizzuto: planimetria promontorio

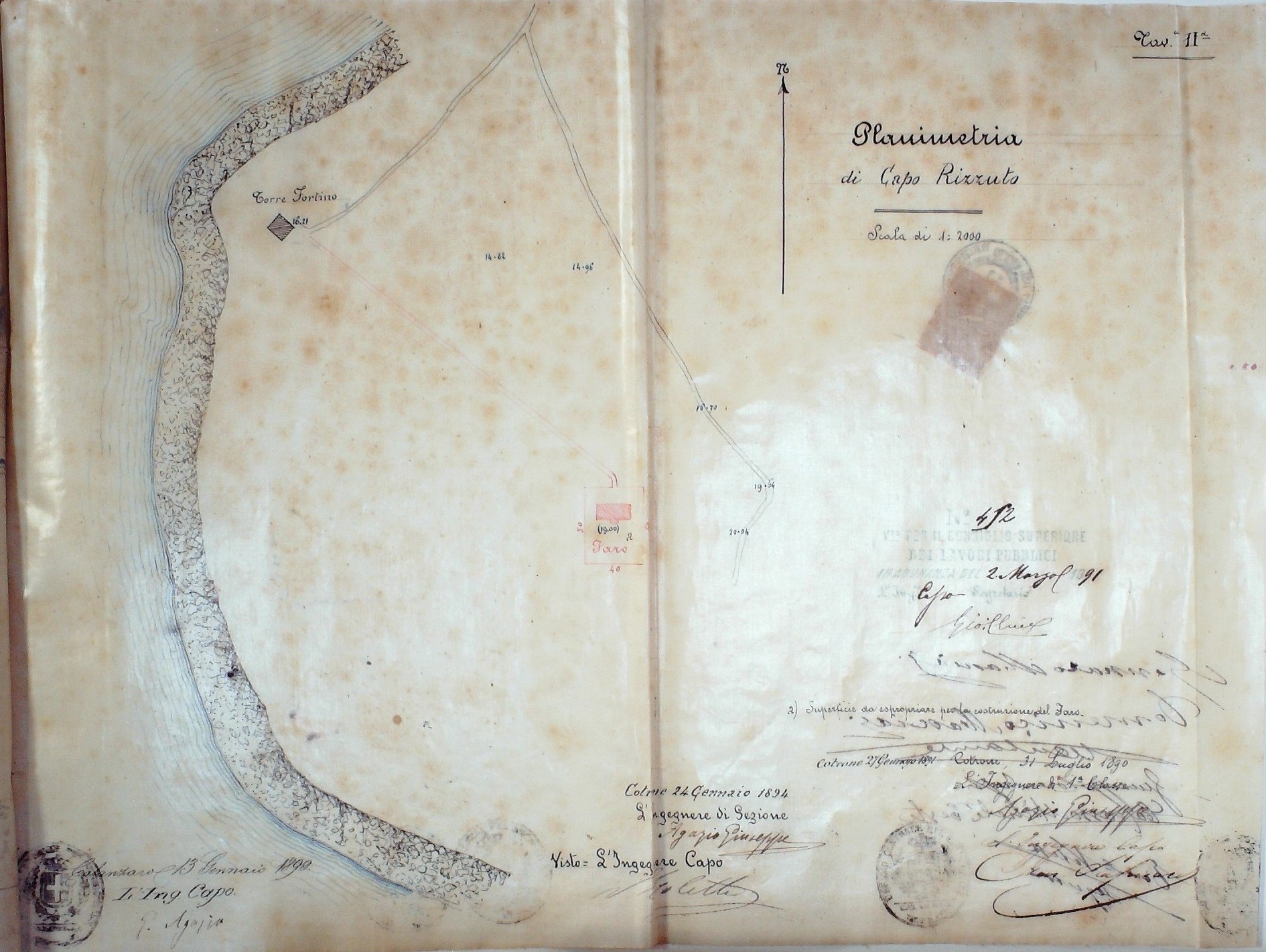

La planimetria, orientata a nord, mostra il tratto di costa su cui verrà in seguito edificato il faro. Il disegno tratteggia la conformazione rocciosa del litorale, bagnato dalla linea delle onde che diviene azzurra in prossimità della terraferma.  In alto a sinistra, quasi a picco sul mare, è rappresentata la sagoma della cinquecentesca torre d’avvistamento  mentre al centro, in rosso, si stagliano quella del muro di cinta e quella dell’edificio del faro (in tratteggio), da edificarsi sul terreno che deve essere espropriato e che la legenda indica con la lettera a.

Sempre in rosso la stradella che conduce dal faro alla torre.
